PZ系列终端组合电器主要结构部件有透明罩、上盖、箱体、安装轨、导电排、接线座、护线罩和电器开关元件等。内装电器开关元件全部采用宽度为9mm模数的电器,安装于顶帽形轨道上,可根据需要任意组合,拆装迅速方便,开关元件手柄外露,带电及其他部分遮盖于上盖内部, 打开门可方便地操作,使用安全可靠。箱体上下、左右及背后均设置进出线孔,便于接线。

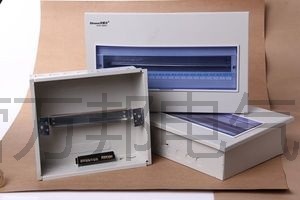

PZ30配电柜，原理简单，组要组成部分：各种开关元器件、壳体、透明门、上盖、零排、保护接地排、绝缘导线等。

柜型是户内封闭式配电柜，采用专用型材组装式结构，壳体采用厚度为1.2mm的冷轧钢板，具有重量轻，强度高等特点。塑料小门采用防火树脂材料，能有效防止火势蔓延。内装电器元件均采用宽度为18mm模数的电器，安装于标准导轨上。可根据需要任意组合，拆装方便，开关元件手柄外露，带电部分被遮盖在上盖内部，打开门可方便操作。

具有防漏电、触电、短路、过载等多种保护装置。

箱体上下左右及背面均可设置进线敲落孔，方便接线。

箱门用多股软通编织线与箱内PE点连接，整个箱体结构形成了连续的保护电路。

柜体表面采用环氧粉末静电喷涂，均匀美观利于防腐，附着力强，质感好，外观给人感觉舒服，内部结构件采用镀锌工艺，具有一定的防腐蚀能力。
